直流無刷電機的電機本身是機電能量轉換部分，它除了電機電樞、永磁勵磁兩部分外，還帶有傳感器。電機本身是直流無刷電機的核心，它不僅關系到性能指標、噪聲振動、可靠性和使用壽命等，還涉及制造費用及產品成本。由于采用永磁磁場，使直流無刷電機擺脫一般直流電機的傳統設計和結構，滿足各種應用市場的要求，并向著省銅節材、制造簡便的方向發展。永磁磁場的發展與永磁材料的應用密切相關，第三代永磁材料的應用，促使直流無刷電機向高效率、小型化、節能方向邁進。

　　直流有刷電機是內含電刷裝置的將直流電能轉換成機械能或將機械能轉化成直流電能的旋轉電機.直流有刷電機是所以電機的基礎,它具有啟動快,制動及時,可在大范圍內平滑的調速,控制電路相對簡單.永磁式直流有刷電機沒有定子繞組.電池提供恒定的直流電壓.電壓幅度決定電機的轉速,改變直流有刷電機速度的最有效方式是采用脈寬調制技術.

　　直流有刷電機的換向一直是通過石墨電刷與安裝在轉子上的環形換向器相接觸來實現的.而直流無刷電機則是通過霍爾傳感器把轉子位置反饋回控制電路,使其能夠獲知電機相位換向的準確時間.

　　直線模組-同步帶型

　　直線模組是一種能提供直線運動的機械結構,可臥式或者立式使用,也可以組合成特定的運動機械使用-即自動化行業中通常稱為xy軸,xyz軸等多軸向運動機構.這個機構細分到不同的行業中有不同的名稱,比較常見的名稱有:直線模組,直線滑臺,線性滑臺電動缸,電動滑臺,機械手臂,機械手等.直線模組通常配合動力馬達使用,在其滑塊上安裝其它需求工件組成完整輸送運動設備以及設定一套合適的馬達正反轉的程序,即可實現讓工件自動循環往復運動的工作.從而達到設備大批量生產和密集生產的目的.

　　直線模組發展至今,已經被廣泛應用到各種各樣的設備當中.為我國的設備制造發展貢獻了不可缺少的功勞,減少對外成套設備進口的依賴,為熱衷于設備研發和制造的工程師帶來了更多的機會.

　　就當前被廣泛使用的直線模組來講,主要分為滾珠絲桿直線模組和同步帶直線模組.由于同步帶直線模組相對于滾珠絲桿直線模組來說,生產成本較低,加工難度不大,作用相對差別不大,因此性價比比較高,使用比較廣泛.同步帶直線模組當前已普遍運用于測量、激光焊接、激光切割、涂膠機、噴涂機、打孔機、點膠機、小型數控機床、雕銑機、樣本繪圖機、裁床、移載機、分類機、試驗機及適用教育等場所.

　　通常同步帶直線模組經過特定的設計,在其一側可以控制皮帶運動的松緊,方便設備在生產過程中的調試.同步帶直線模組可以根據負載需要選擇增加剛性導軌來提高直線模組的剛性,負載上限不同.同步帶直線模組的精度取決于其中的皮帶質量和組合的加工過程,動力輸入的控制對其精度同時產生影響.同步帶直線模組主要由皮帶,直線導軌,鋁合金型材,聯軸器,馬達,光電開關等.

推薦閱讀

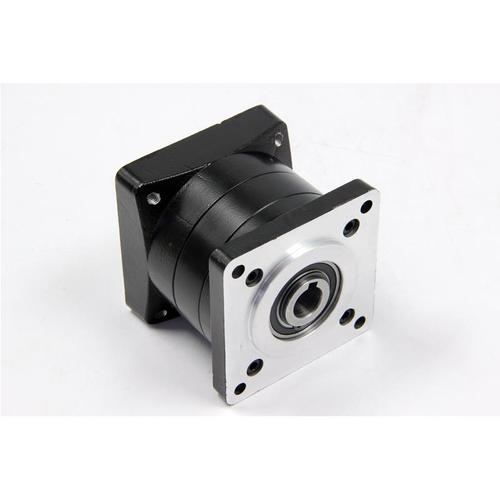

CGXK115行星減速機
