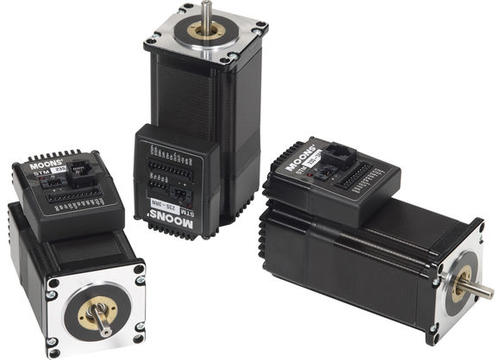

1、選用本身不能逆?zhèn)鲃?dòng)的伺服電動機或步進電動機，但需使電動機的反轉轉矩大于傳動件的慣性轉矩。

　　2、運用電磁或機械式制動器，或者單向逾越離合器。

　　3、選用不能逆?zhèn)鲃?dòng)的蝸桿減速器。

　　為了進步進給體系的靈敏度、定位精度和避免爬行，降低數控機床進給體系的摩擦并削減靜、動摩擦系數之差。因而，行程不太長的直線運動機構常用滾珠絲杠螺母副。它是直線運動與反轉運動彼此轉化的新型傳動裝置。它能夠消除反向空隙并施加預載，有助于進步定位精度和剛度。

　　滾珠絲桿副的行程兩端應設里行程保護裝置，避免逾越行程運用。假如逾越行程運用，滾珠絲杠副受到撞擊可能會呈現滾珠掉落、循環零部件受損、溝槽軌道產生壓痕等毛病，從而造成運轉不良、精度下降、縮短壽數乃至損壞，因而禁止逾越行程運用。

　　銀光電動滑臺

　　1、電動滑臺性能指標。

　　電動滑臺的性能指標可以從三個方面進行橫梁。

　　電動滑臺的精度特性：包含重復定位精度、定位精度、行走平行度、行走直線度、背隙等。

　　電動滑臺的運動特性：可搬運重量、抗力矩能力、運行速度、加速度、運行噪音等。

　　電動滑臺的綜合特性：平均無故障運行時間(MTBF)’、使用壽命，精致度、負載密度等。

　　2、電動滑臺的選型步驟。

　　電動滑臺的選型可參照下面的步驟：

　　(1)、確定電動滑臺的使用環境：根據使用環境判定為一般環境，潔凈環境，惡劣環境?

　　(2)、確定電動滑臺安裝方向。確定電動滑臺為水平安裝，墻面安裝或垂直安裝。

　　(3)、確定電動滑臺搬運的負載。

　　(4)、核算電動滑臺運行的速度和加速度。

　　(5)、電動滑臺的容許力矩校核：計算靜止(勻速)狀態下和加減速狀態下的各向力矩值：Ma，Mb，Mc。

　　(6)、電動滑臺的精度等級要求：明確需要的重復定位精度，行走平行度要求等。

　　(7)、確定馬達安裝樣式：常用的電動滑臺安裝方式有直連型，馬達左側安裝，馬達右側安裝，馬達底側安裝等

　　(8)、電動滑臺行程限位開關方式。

　　(9)、確定電動滑臺的電機規格和功率。

　　電動滑臺選型步驟

　　2、電動滑臺的選型誤區

　　電動滑臺的可搬運重量與速度，加速度，力矩值密切相關。不能將負載簡單化。負載重量和負載力矩值必須同時校核。

　　當負載重心偏離滑座中心時，產生的各向力矩會作用于電動滑臺的導軌上，請務必校核各項力矩值。

　　動態容許力矩(Ma,Mb,Mc)一般是以直線運動單元10000km時對應的許用力矩。加減速時，會產生加速附加力矩。

　　總力矩值=靜止(勻速)力矩+加減速附加力矩

　　加減速附加力矩：Mf=maL L表示力臂長度，a表示加速度。

　　根據負載位置，將Mf附加到對應的Ma,Mb,Mc上。
