直線導軌是進給系統的重要組成部分，也是機床設備的基本結構元件之一。導軌起到導向和支撐的作用，即支撐運動部件，保證它們在外力作用下能夠準確地沿指定方向運動。

　　數控機床的加工精度和使用壽命在很大程度上決定了機床導軌的質量。與普通機床導軌相比，數控機床導軌要求更高:如徑向鉆床高速進給時無振動、低速進給時無爬行、靈敏度高、重載下長期連續運行、耐磨性高、精度保持性能好等。滾動直線導軌的采用大大提高了機床的生產率。機床設備在其使用壽命期間，幾乎沒有維護現象，可以連續運行。

　　滾動直線導軌

　　在設計和制造機床時，應注意以下問題:機床應具有高的抗振性;采用滾動直線導軌的機床極易產生振動;運動部件的高速進退使機床受到很大沖擊;滾動直線導軌阻尼低，抗振性差;這種周期性沖擊容易導致機床產生振動，從而導致加工表面的形狀誤差和波紋，特別是在磨床和高精度機床中，對閉環伺服控制系統的影響也可能導致系統的不穩定狀態。

　　直線導軌加工的目標是追求加工效率、成本和精度的較佳結合。為了實現這一目標，迫切需要研究和開發關鍵技術。加工精度是在線測量技術之一。研究先進的在線測量技術，尤其是在多品種、小批量的生產條件下，具有十分重要的意義，因?yàn)樵诰€測量是加工測量一體化技術的重要組成部分，是保證零件質量、提高生產率的重要手段。

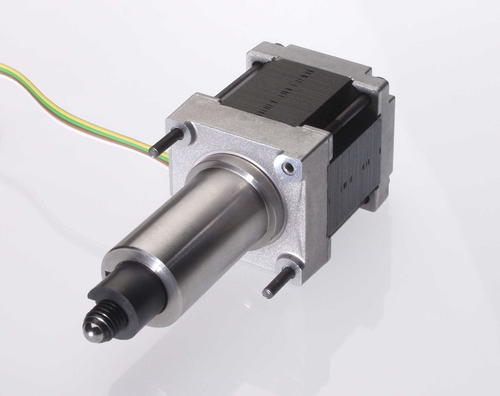

　　直線步進電機的基本原理

　　采用一根螺桿和螺母相嚙合，采取某種方法防止螺桿螺母相對轉動，從而使螺桿軸向移動。一般而言，目前有兩種實現這種轉化的方式，第一種是在電機內置一個帶內螺紋的轉子，以轉子的內螺紋和螺桿相嚙合而實現線性運動，第二種是以螺桿作為電機出軸，在電機外部通過一個外部驅動螺母和螺桿相嚙合從而實現直線運動。這樣做的結果是大大簡化了設計，使得在許多應用領域中能夠在不安裝外部機械聯動裝置的情況下直接使用直線步進電機進行精密的線性運動。
