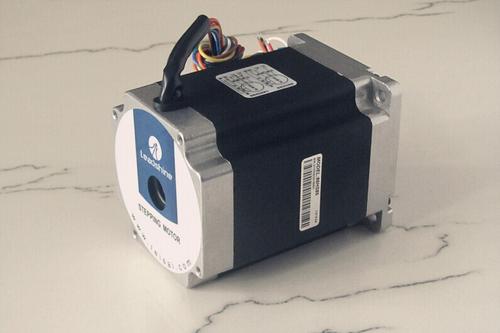

20mm兩相混合式步進電機概述:

　　1.電機輸出轉矩大，發熱小，高轉速，效率高，采用耐高溫永磁體和優質冷軋鋼片制造，電機輸出轉矩大，發熱小高轉速，效率高

　　2.高速停止平穩快速，無零速振蕩，運行平穩，振動噪聲小采用我司最新專業技術研制的步進驅動器，高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小，具備交流伺服的某些特征，其控制效果可與進口產品媲美

　　3.響應速度快，適合頻繁啟動停的場合由于其內部良好的阻尼性，運行平穩，無明顯的振蕩區，響應速度快，適合頻繁啟停的場合，可滿足自動化工業不同工況的使用

　　4.質量保證電機質保18個月

　　20mm兩相混合式步進電機通用技術條件:

　　1.步距精度:±5%

　　2.電阻精度:±10%

　　3.電感精度:±20%

　　4.溫升:80℃Max

　　5.環境溫度:-20℃～+50℃

　　6.絕緣電阻:100MΩMin500VDC

　　7.耐壓:500VAC1minute

　　8.徑向跳動:0.02mmMax.(450gload)

　　9.軸向跳動:0.08mmMax.(450gload)

　　20mm兩相混合式步進電機技術參數:

　　電機型號20HS40-06A4-20

　　①步距角：1.8

　?、跈C(jī)身長：40mm

　　③額定電壓：3.48v

　?、茴~定電流：0.6A/phase

　　⑤相電阻：5.8Ω/phase

　?、尴嚯姼校?.6mH/phase

　?、弑３峙ぞ兀?0mN.m

　?、噢D(zhuǎn)動慣性：4.5g.cm2

　　⑨引線數：4

　?、怆姍C(jī)重量：80g

　　2.20HS28-02A4-20

　　①步距角：1.8

　?、跈C(jī)身長：28mm

　?、垲~定電壓：4.1v

　?、茴~定電流：0.2A/phase

　?、菹嚯娮瑁?0.5Ω/phase

　?、尴嚯姼校?.2mH/phase

　?、弑３峙ぞ兀?6mN.m

　?、噢D(zhuǎn)動慣性：2.5g.cm2

　?、嵋€數：4

　　⑩電機重量：50g
