步進電機只能由數字信號控制。當脈沖提供給驅動器時，控制系統在短時間內發送的脈沖過多，即脈沖頻率過高，會導致步進電機停轉。為了解決這個問題，必須采用加速和減速。也就是說，步進電機啟動時，需要逐步提高脈沖頻率，減速時需要逐步降低脈沖頻率。這就是我們常說的“加減速”的方法。

因此，步進電機在高速啟動時，需要采用提高脈沖頻率的方法，停止時必須有一個減速過程，以保證步進電機的精確定位控制。加速和減速的原理是一樣的。

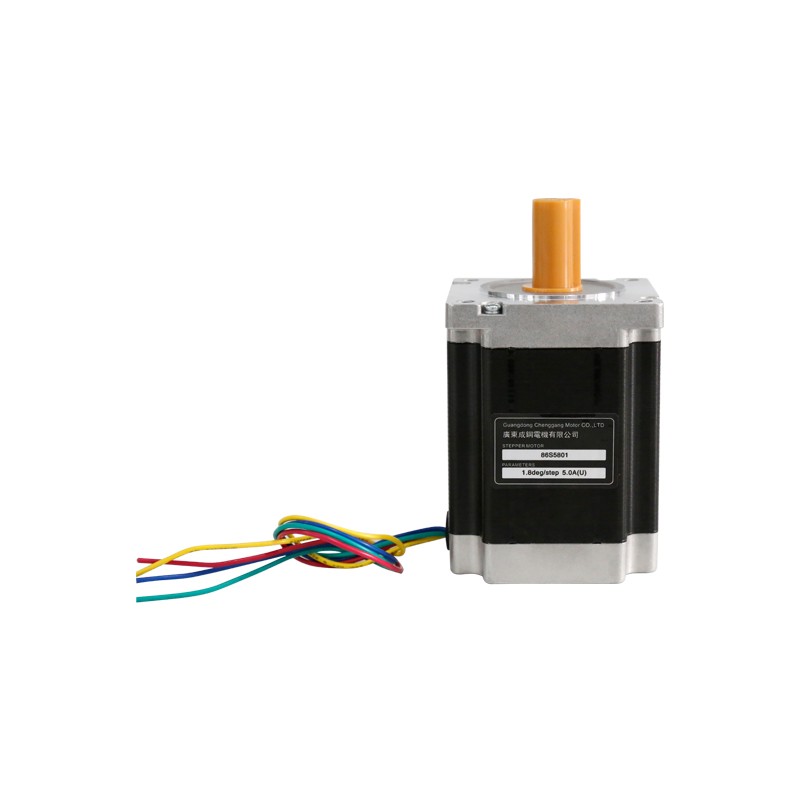

步進電機

以加速為例說明：加速過程是由基頻（低于步進電機直接啟動的最高頻率）和跳躍頻率（逐漸增加的頻率）組成的加速曲線（減速過程相反）。跳躍頻率是指步進電機從基頻逐漸增加的頻率。

指數曲線，在軟件編程中，首先計算出時間常數并存入計算機內存，工作時點選。通常，完成步進電機的加減速時間在300ms以上。如果加減速時間太短，大多數步進電機將難以實現步進電機的高速旋轉。

速度變化的測量

步進電機的使用大致分為位置控制和速度控制。速度控制的速度范圍可以從低速到高速變速控制或恒速，但存在速度變化的問題。

這是速度變化率的測量，根據實際負載慣量，用等效慣量或摩擦力矩來測量，以接近實際使用值。尤其是慣性大時，速度變化率（也稱為失速或抖動、擺動等）也大。因此，我們必須注意步進電機的速度運行范圍。速度越快，速度變化率越小。

該測量方法大致分為使用編碼器的方法和激光測量方法。使用編碼器時，應注意編碼器的軸心與步進電機的聯軸器應同心，還要考慮編碼器慣性的影響。計算速度變化率，首先將編碼器單位時間內的脈沖數逐個計數，然后計算速度變化率。采用激光測量方法，在步進電機上安裝一個圓盤，圓盤反射激光束，將光反射回來，利用市售的多普勒效應計算速度變化。如果沒有特殊要求使用編碼器進行測量，最好使用激光測量儀。
