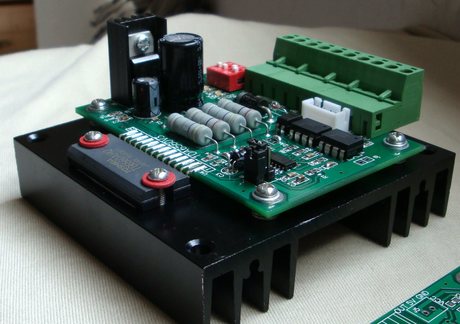

電源燈不亮電源故障巡查供電電路，電源線無接好是否有斷線電源燈亮TM燈不亮或常亮信號電路故障檢查信號電路.信號線是否接好。步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度(稱為“步距角”)，它的旋轉是以固定的角度一步一步運行的。步進電機是一種感應電機，它的工作原理是利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。步進電機驅動為了進一步提高驅動系統的高頻響應，可采用升頻升壓功率驅動接口。這種接口對繞組提供的電壓與電機的運行頻率成線性關系。它的主回路實際上是一個開關穩壓電源，利用頻率-電壓變換器，將驅動脈沖的頻率轉換成直流電平，并用此電平去控制開關穩壓電源的輸入，這就構成了具有頻率反饋的功率驅動接口。是否信號驅動能力不夠。OC燈亮驅動器保護電流過大造成,檢查線有無接錯，是否電源過低，重新上電馬達軸無力電流小，電機本身損壞電流調大，更換電機電機處于自由狀態MF信號有效根據需要調整MF信號電路電機振動電機線接線檢查并接對信號電壓低導通能力弱提升信號導通能力用在電機振點上錯開振點頻率電機轉向錯電機線接錯任意交換同一相上電機線(如A+，A-交換)三相任意兩條對換電機線有斷路檢查并接對丟步位置走不準信號受干擾排除干擾屏蔽線沒接或沒接好可靠接地細分設置不正確設對細分電流偏小調大電流電機堵轉加速時間太短加長加速時間電機扭力太小選大扭力的電機電壓偏低或電流小適當提升電壓或電流報警熱指示燈亮電壓過高或過低檢查電源驅動器本身損壞更換新驅動器。
