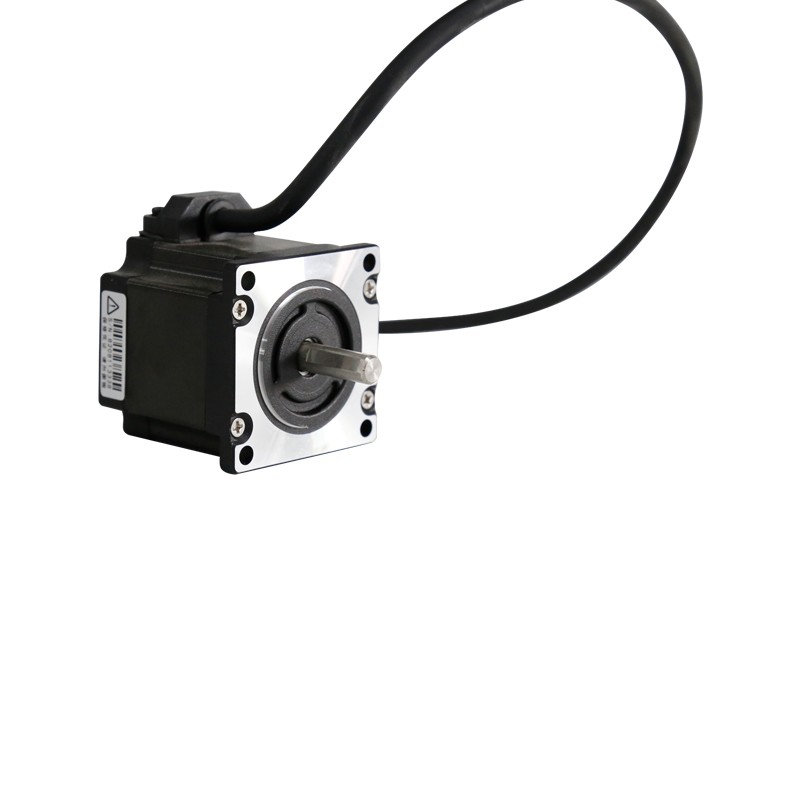

步進電機選型首先要確定步進電機拖動負載所需的扭矩，首先要確定客戶需要什么扭矩或者需要驅動多大的負載。由于步進電機是控制型電機，所以常用的步進電機最大扭矩不超過45Nm。扭矩越大，成本越高。如果選用的電機轉矩較大或超過此范圍，可以考慮加減速裝置。

步進電機選擇要遵循的步驟：

1、步進電機的最高轉速一般在600-1200rpm之間。交流伺服電機的額定轉速一般為3000rpm，最高轉速為5000rpm。機械傳動系統應按此參數設計。

2、電機定位精度的選擇：機械傳動比確定后，可根據控制系統的定位精度選擇步進電機的步距角和驅動器的細分級別。一般選擇電機的一個步距角對應系統定位精度的1/2以下。 （注：細分級別大于1/4時，步距角精度無法保證。伺服電機編碼器分辨率選擇：分辨率比定位精度高一個數量級。）

3、電機轉矩的選擇：很難一下子確定步進電機的動態轉矩。我們經常先確定電機的靜態轉矩。靜轉矩的選擇是根據電機的工作負載來確定的，負載可分為慣性負載和摩擦負載兩種。直接啟動時（一般為低速），應同時考慮兩種負載。加速啟動時主要考慮慣性負載，勻速運行時只考慮摩擦負載。一般來說，靜扭矩應在摩擦載荷的2-3倍以內。一旦選擇了靜態扭矩，就可以確定電機的框架和長度（幾何尺寸）。
